电量变送器在能源监测与工业物联网的应用：

一种普遍适用的能源和电力监控系统，可以直接安装在配电柜面板上，为构建管理系统，在乳制品，灌溉等工业过程中提供了广泛的应用范围。

工业物联网气候中的能源监测听起来很“未来”，但并不是关于一些模糊的未来。物联网已经很好地建立起来了，以太网连接到传感器、限位开关、接近检测器、液流单元、传感器、可编程逻辑控制器等，作为分层和其他控制方案的一部分，一些云存储，现在是一个不可分割的部分。在这样的环境下，能源监测和管理是什么样子的？以各种形式提供信息的大量仪表的传统组装显然无法胜任复杂控制方案的集成任务，而且相对较少的测量节点会占用大量的空间。

工业制造环境或建筑管理系统中各种机器和过程系统的能耗、功率、无功功率、功率因数、电压和电流显然是一项非常必要的测量项。将测量数据与过程控制协议和适合状态监测的算法相结合，在当今高度竞争和日益自动化的世界中提供了巨大的优势。这导致了小型，高性能的监控传感器的可用性，例如，可以安装在配电板上，为各种工业电机，加热器，感应炉，焊机，cnc，机器人提供电力，或者在建筑管理，空调和通风的情况下，其他机械服务，如电梯，自动扶梯，泵，抽风机等。

如上所述，德国电气测量仪器制造商Gossen Metrawatt推出了一套可扩展到120个节点或电路的完整监测系统。EnergySENS系统允许设计一个综合的能量、功率、无功功率、视在功率、电压和电流监测系统，该系统很容易集成使用以太网通信协议的控制层次。这套非常完整的电气参数提供了复杂的控制和状态监测的可能性。以大型超市为例，除了冷藏室和气候控制系统外，还有许多展示冰箱和冰柜。在这样的环境中，对压缩机、冷凝器风扇、通风、水冷回路等进行全面监控，提供宝贵的管理数据，可以标记制冷剂损失、电流过大、电压不平衡、可疑的高功率或低功耗。从可用数据生成的适当异常报告提供智能标记，以指示维护计划-这是比传统的固定周期维护计划更可取的解决方案。

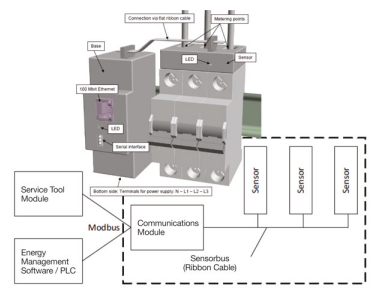

EnergySENS传感器直接安装在配电板上，如图所示。安装在断路器的顶部，选项包括模块，覆盖监测三线和12线。这些电路可以是单独的单相电路，也可以是三相电路。每个单独的通信模块总共可以监控120个电路。来自各个电流互感器变送器的数据由具有以太网连接的通信模块处理。

EnergySENSE理念的显著优势是，它适用于几乎任何类型的配电板和断路器。这与具有类似分析任务的设备有明显区别，然而，这些设备被设计为断路器的一部分，或者只能安装在有限范围的设备上。在图中，显示了用于3路和12路传感组件的传感器模块，能够安装在任何配电板上。

在监测任务方面，重要的是使其全面。这里，一些可用的系统将监测任务限制为电流，或电流和电压。在EnergySENS的情况下，可用于监测和控制的参数非常广泛，如下所示。

EScom是通信模块。除了相电压和线路电流外，还考虑了各个相角，并计算了每条被监测线路的实际功率。在监测的情况下，例如，对于三相电机，无论是星形还是三角形布线，EScom都可以提供总实际功耗，视在功率，总功率因数以及无功功率。

显而易见的是，提供了一个全面的监测程序，能够通过低功率因数，基于线路电流差异的不平衡运行，显着的负载变化以及关键任务电路中可疑的过耗或过耗来发出信号。

这种创新的能量和功率测量系统的应用范围非常广泛。不仅是制造业应用，许多区域工业也可以从EnergySENS中受益。主要的例子是在乳制品和奶制品行业。

在替代能源中，使用微型逆变器，即用于一个面板或一小组面板的单个逆变器，交流电功率和能量监测提供了面板效率的关键指标，因此可以标记长久性阴影或面板性能受损等情况。
